Třída R3-R3S Čepový řetěz Offshore Mooring Řetěz

Offshore Mooring Chain Grade R3-R3S Stud Link je vysoce výkonný kotevní produkt CSAC Chain vyvinul speciálně pro drsná prostředí offshore operací. S konstrukčním designem „svorek“ – charakteristickým přítomností vnitřních kolíků v článcích řetězu – nabízí vynikající strukturální stabilitu ve srovnání s řetězy bez čepů. Tato konstrukce účinně minimalizuje deformaci a koncentraci napětí a zároveň snižuje riziko zalomení, takže se ideálně hodí pro scénáře kotvení na moři zahrnující dlouhodobé vystavení cyklickému zatížení. Obě varianty Grade R3 a Grade R3S jsou vyrobeny z vysokopevnostní oceli; zejména varianta Grade R3S nabízí zvýšenou odolnost proti únavě a houževnatost, což jí umožňuje splnit nejpřísnější požadavky na dlouhodobé offshore služby. Díky svému výjimečnému celkovému výkonu se Offshore Mooring Chain Grade R3-R3S Stud Link etabloval jako kritická kotvící komponenta v offshore inženýrském sektoru.

Vlastnosti produktu

1. Stabilní struktura, silná odolnost proti kroucení a zalomení

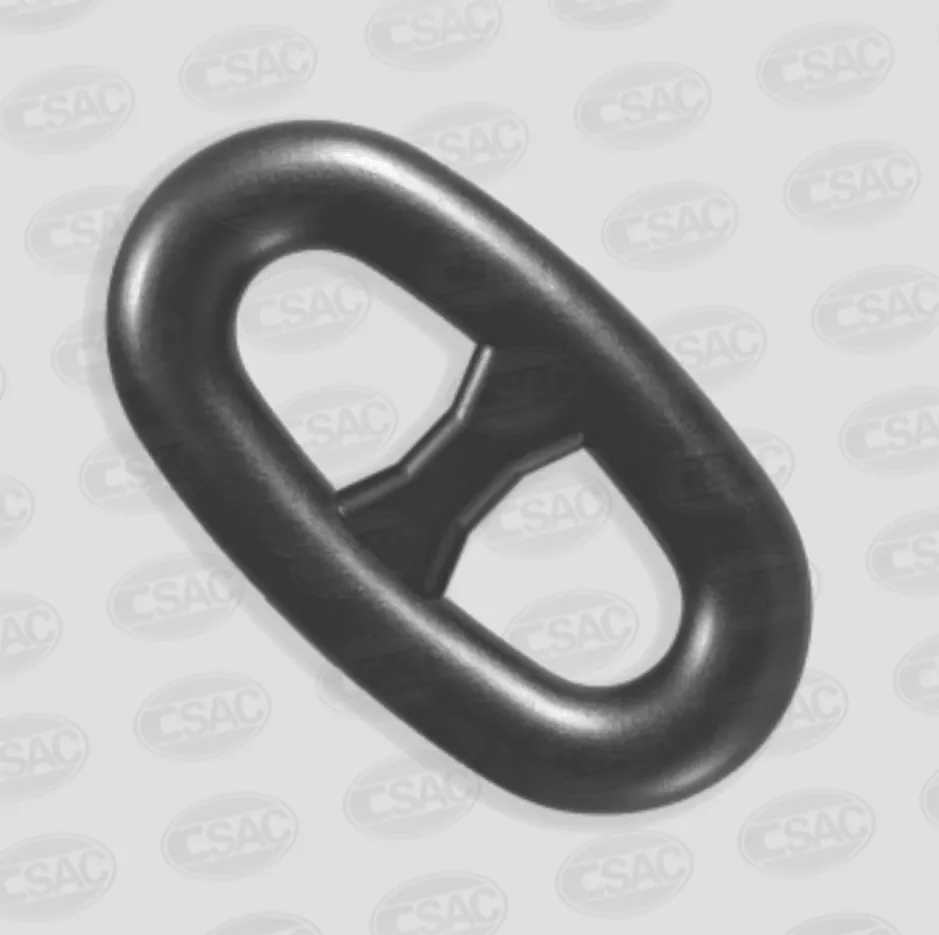

Offshore Mooring Chain s čepem třídy R3-R3S se vyznačuje konstrukčním designem čepového článku, kde je každý článek řetězu opatřen centrálním čepem. Ve srovnání s řetězy bez čepů nabízí tato konstrukce vynikající pevnost a minimální deformaci. Je méně náchylný ke zkroucení nebo zamotání během stohování a rozmístění, účinně snižuje koncentraci napětí během uvazovacích operací a zabraňuje deformaci nebo poškození článku. To zvyšuje celkovou stabilitu a bezpečnost kotvícího systému, díky čemuž se ideálně hodí pro dlouhodobé požadavky na kotvení velkých a středně velkých pobřežních plošin.

2. Prémiové materiály, vynikající komplexní výkon

K výrobě našich pobřežních kotvících řetězů s čepem typu R3-R3S používáme vysoce kvalitní ocel s vysokou pevností. Řetěz Grade R3 je konkrétně vyroben z oceli 30Mn2, která se může pochlubit pevností v tahu minimálně 690 MPa; Řetěz Grade R3S využívá ocel 25MnCrMo s pevností v tahu minimálně 770 MPa, spolu s vynikající odolností proti únavě a houževnatostí. Prostřednictvím přísných procesů tepelného zpracování dále zvyšujeme tvrdost a houževnatost oceli, což umožňuje výrobku odolat cyklickému zatížení způsobenému pobřežními větry, vlnami a proudy, čímž prodlužujeme jeho životnost.

3. Odolné proti korozi a trvanlivé, přizpůsobené pro drsná prostředí

Pobřežní kotvící řetěz Čep R3-R3S, navržený tak, aby vydržel drsné pobřežní prostředí – charakteristické vysokou slaností a vlhkostí – prochází speciální povrchovou úpravou. Tyto úpravy účinně zvyšují odolnost produktu proti korozi a umožňují mu odolat degradaci způsobené erozí mořské vody a biologickému znečištění moře. To zajišťuje, že si řetěz udržuje stabilní výkon během dlouhodobých operací na moři a současně snižuje náklady na údržbu.

4. Komplexní specifikace, možnost přizpůsobení

Třída R3-R3S Stud Link Offshore Mooring Chain je k dispozici v celé řadě specifikací, pokrývajících průměry od 34 mm do 142 mm. Nabízíme možnosti přizpůsobení pro konkrétní průměry a délky, abychom splnili jedinečné požadavky projektu každého klienta. Kromě toho lze řetězy spárovat s různými koncovými armaturami, konektory, kotvami, třmeny, otočnými čepy a dalším příslušenstvím, což nám umožňuje poskytovat komplexní řešení kotvení na jednom místě šité na míru odlišným potřebám různých offshore inženýrských projektů.

Parametry produktu

Technické výhody

1. Technické výhody výzkumu a vývoje

Společnost udržuje hluboké partnerství s Jiangsu University of Science and Technology, kdy společně založili „Výzkumný ústav pro inteligentní řízení a optimalizovaný design vysokopevnostních námořních kabelů“. Tento institut se zaměřuje na technický výzkum a vývoj a modernizaci pobřežních kotvících řetězů s čepem třídy R3-R3S a souvisejících produktů. Využitím výzkumných zdrojů univerzity spolu s praktickými výrobními zkušenostmi společnosti neustále optimalizujeme struktury produktů a výrobní procesy, abychom zvýšili výkonnost produktu. Kromě toho je společnost držitelem 17 domácích a mezinárodních patentů – včetně lucemburského patentu na „automatizované výrobní zařízení pro řetězové čepy“. Tato inovace umožnila automatizaci a standardizaci výroby řetězových čepů, účinně zvýšila efektivitu výroby a konzistenci produktu a zároveň minimalizovala lidské chyby.

2. Výhody výrobního procesu

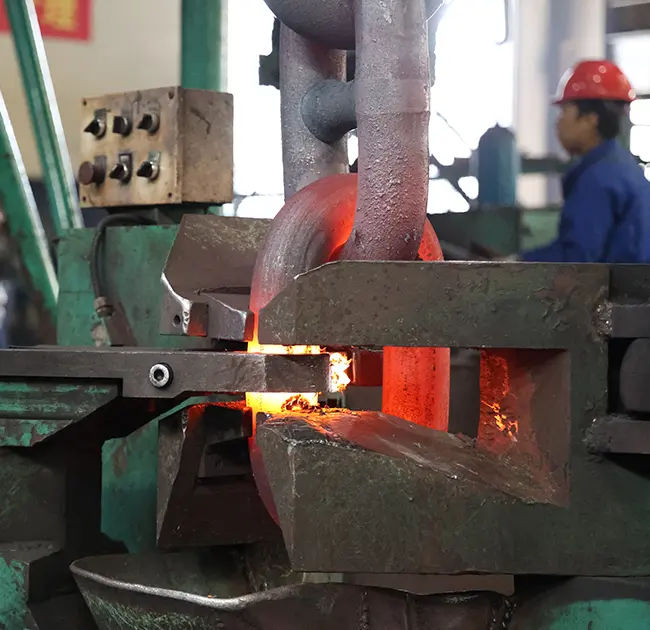

Třída R3-R3S Stud Link Offshore Mooring Chain využívá technologii pulzního bleskového svařování na tupo – efektivní a vysoce použitelnou metodu polovodičového svařování. Tato technika účinně zvyšuje pevnost a houževnatost svarových spojů, zabraňuje defektům svařování a zajišťuje spolehlivost spojů řetězových článků. Navíc jsme optimalizovali naše procesy tepelného zpracování; přesným řízením teplot ohřevu a chlazení a doby trvání zajišťujeme plnou realizaci potenciálních vlastností oceli, a tím zaručujeme, že každá část pobřežního kotvícího řetězu s čepem třídy R3-R3S má stabilní mechanické vlastnosti.

3. Výhody kontroly kvality

Zavedli jsme komplexní systém kontroly kvality, který podrobuje každou fázi – od nákupu surovin až po expedici finálního produktu – přísné kontrole. Po příjezdu surovin provádíme důkladné kontroly složení oceli a mechanických vlastností. Během výrobního procesu provádíme v reálném čase sledování kvality tváření řetězu, svařování a tepelného zpracování. Před odesláním procházejí hotové výrobky řadou testů – včetně tahových testů, testů nárazu a testů odolnosti proti korozi – aby se zajistilo, že Offshore Mooring Chain Grade R3-R3S Stud Link vyhovuje mezinárodním standardům i specifikacím klienta; produkty jsou klientům dodávány až po úspěšném absolvování všech kontrol.

Aplikační případy

Naše hřebínkové řetězy třídy R3-R3S byly široce používány v mnoha projektech offshore inženýrství po celém světě. Jsou proslulé svým stabilním výkonem a spolehlivou kvalitou a získaly vysoké uznání našich klientů. Následuje několik typických příkladů:

Případ 1: Projekt větrné elektrárny na moři v jihovýchodní Asii

Místo projektu: Pobřežní větrná farma u pobřeží národa jihovýchodní Asie.

Požadavky projektu: Byl požadován kotevní systém kompatibilní s poloponornými pobřežními větrnými turbínami. Kotevní řetězy potřebovaly prokázat výjimečnou odolnost proti únavě, odolnost proti korozi a vysokou nosnost. Specifikace se pohybovaly od 80 mm do 100 mm a duální certifikace od DNV a ABS byla povinná.

Řešení: Do tohoto projektu jsme dodali Offshore Mooring Chains Grade R3S Stud Link spolu s doprovodným příslušenstvím, jako jsou třmeny a otočné čepy. Výrobky byly vyrobeny z vysokopevnostní oceli 25MnCrMo a byly vyrobeny metodou pulzního svařování na tupo a prošly přísnými výrobními a kontrolními postupy přísně v souladu s normami DNV a ABS. Kromě toho byla povrchová antikorozní úprava optimalizována tak, aby vyhovovala specifickým charakteristikám mořského prostředí v místě projektu.

Zpětná vazba k projektu: Od uvedení do provozu produkty fungovaly s velkou stabilitou, účinně odolávaly pobřežním větrům, vlnám a korozi mořské vody. Nevyskytly se žádné problémy s kvalitou a řetězy úspěšně splnily dlouhodobé požadavky na kotvení větrných turbín, což si vysloužilo velkou pochvalu od zúčastněných stran projektu.

Případ 2: Projekt upgradu domácího kotviště FPSO

Místo projektu: Platforma FPSO v Jihočínském moři.

Požadavky projektu: Byla požadována modernizace stávajícího kotvícího systému zahrnující výměnu určitých stárnoucích kotvících řetězů. Nové řetězy musely být plně kompatibilní se stávajícím systémem a zároveň mít vysokou pevnost v tahu a vynikající odolnost proti únavě. Specifikace se pohybovaly od 120 mm do 142 mm a byla vyžadována certifikace CCS.

Řešení: Do tohoto projektu jsme dodali kombinaci pobřežních uvazovacích řetězů Grade R3 a R3S Stud Link – nasazení produktů Grade R3S pro kritické sekce a produkty Grade R3 pro nekritické sekce. Tento přístup úspěšně splnil výkonnostní požadavky projektu a současně optimalizoval náklady projektu. Dále jsme poskytli odborné technické poradenství týkající se procesu instalace.

Zpětná vazba k projektu: Po instalaci produkty prokázaly dokonalou kompatibilitu se stávajícím systémem a fungovaly stabilně. Jak nosnost, tak odolnost proti únavě splnily zadání projektu, což účinně zvýšilo bezpečnost kotvení platformy FPSO a prodloužilo celkovou životnost kotvícího systému.
