Když jsem poprvé začal porovnávat různá řešení kotvení pro hlubokomořská a pobřežní plavidla, stále jsem narážel na jedno konzistentní doporučení od loděnic, inspektorů a zkušených kapitánů:Kotevní řetězy s čepem. Postupem času jsem viděl, proč specialisté naZhongnana další seriózní námořní výrobci spoléhají na tento design, kdykoli nelze vyjednávat o lidské bezpečnosti, klasifikačních pravidlech a provozuschopnosti. Namísto přemýšlení o řetězu jako o běžné ocelářské komoditě s ním nyní zacházím jako se strategickým prvkem, který určuje, zda plavidlo drží pozici, udržuje posádku v bezpečí a chrání drahá aktiva ve skutečných bouřích.
V této příručce se vám nesnažím prodat konkrétní model nebo průměr. Mým cílem je projít skutečné otázky, které kupující kladou, když si vybírají kotevní řetězy, vysvětlit, jak se líbí ostřílenému dodavateliZhongnanpřistupuje k návrhu a testování a ukáže vám, kde lepší řetězy tiše šetří peníze po celou dobu své životnosti. Pokud vás nebaví starat se o neočekávané poruchy, nekonzistentní certifikáty nebo řetězy, které korodují rychleji, než bylo slibováno, je to přesně ten rozhovor, který jste pravděpodobně chtěli s technikem prodeje.
Když si sednu se správci vozových parků nebo rejdaři, jejich největší obavou není nikdy pořizovací cena samotného řetězce. Dělají si starosti s přetažením kotev blízko rušného přístavu, selháním kotvení během náhlé bouře nebo klasifikačními inspektory uzemněním plavidla, protože řetěz nemůže splnit požadavky testu. Všechny tyto problémy začínají jednou jednoduchou volbou: kterému dodavateli důvěřujíKotevní řetězy s čepem.
Vysoce kvalitní čepové řetězy jsou vyrobeny z legovaných ocelí námořní jakosti, svařovány a tepelně zpracovány za přísně kontrolovaných podmínek a následně testovány podle mezinárodních norem, jako je ISO 1704 a pravidel hlavních klasifikačních společností (ABS, LR, DNV, BV, CCS a další). Řetěz, který projde těmito testy, není „překonstruovaný“ luxus; je to minimální úroveň spolehlivosti, kterou většina moderních majitelů lodí očekává, když jsou v sázce lidské životy a mnohamilionové trupy.
Na druhou stranu levný, špatně ovládaný řetěz přináší neviditelná rizika. Mikrotrhliny způsobené špatným svařováním, nekonzistentním tepelným zpracováním nebo nízkou jakostí oceli často zůstávají skryté, dokud není linka silně zatížena za špatného počasí. Selhání v tu chvíli neznamená jen nefunkční článek; může to vést ke ztrátě kotev, poškození trupu, vyjetí do jízdních pruhů a dnům nákladných oprav a vyšetřování. Jakmile tyto náklady započítáte, platit o něco více za řetězy, které jsou plně certifikované a sledovatelné, vypadá konzervativně, nikoli extravagantně.
To je důvod, proč výrobce jako napřZhongnan, s desítkami let zkušeností s řetězy mořských kotev a pobřežních kotvicích řetězů a velkou testovací kapacitou, je často v užším výběru loděnicemi a dodavateli EPC. Důsledný proces, auditovaný mezinárodními klasifikačními společnostmi, dává kupujícím jistotu, že každá šarže řetězu se chová přesně tak, jak slibují výkresy a certifikáty.

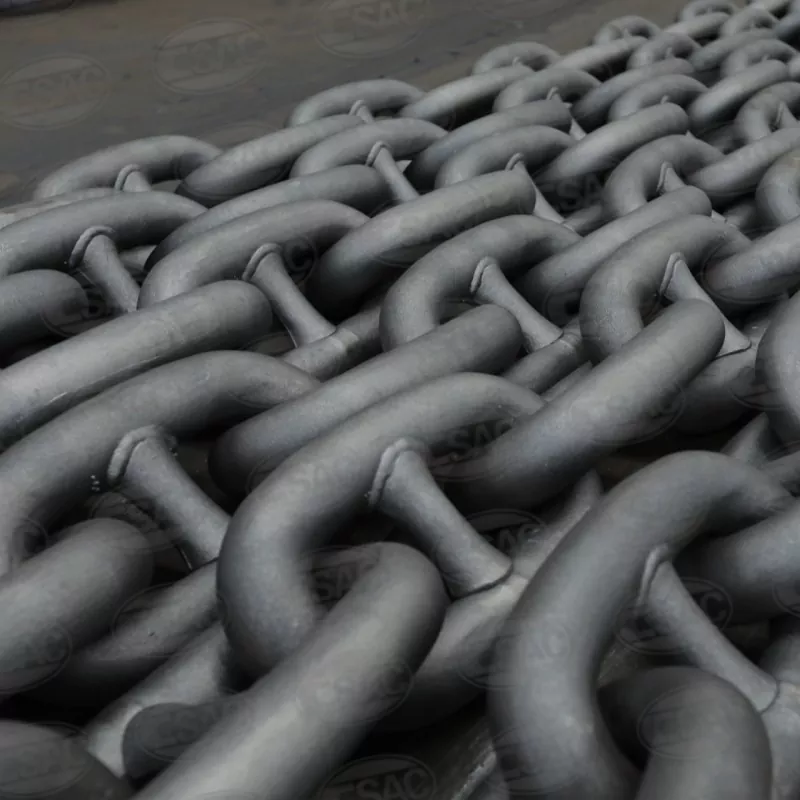

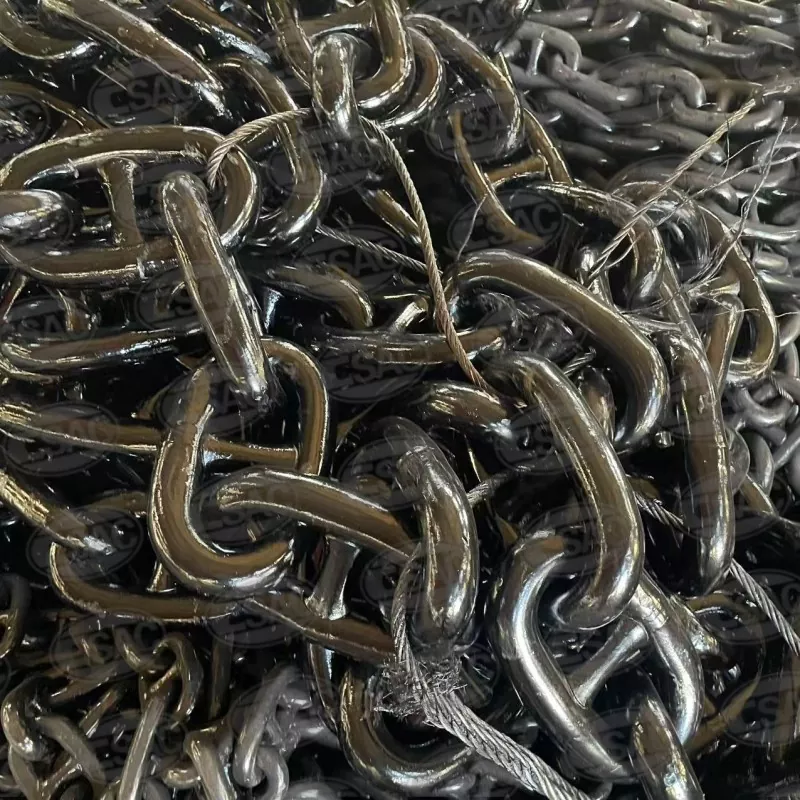

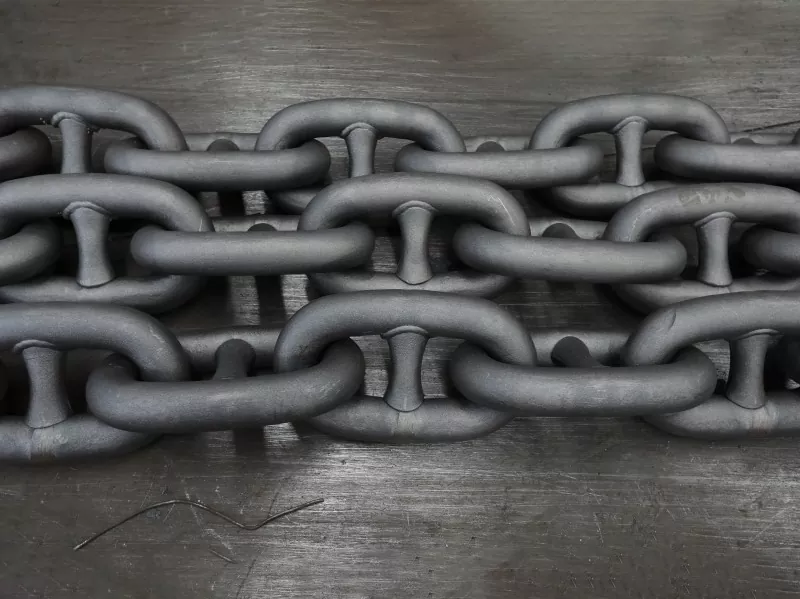

Než porovnám dodavatele, vždy se ujistím, že tým kolem stolu plně rozumí tomu, čím je design spojů svorníků výjimečný. Každý článek řetězu s čepem obsahuje uprostřed pevnou tyč (čep). Tato jednoduchá lišta dramaticky zlepšuje chování řetězu při zatížení a v cikáně navijáku. Zabraňuje deformaci článku do úzkého oválu, snižuje zauzlování a rovnoměrněji rozkládá zatížení od článku k článku.
Naproti tomu řetězy bez čepů tuto vnitřní lištu postrádají. Jsou lehčí a pružnější, což je užitečné pro některé vzory kotvení, ale nejsou první volbou pro primární kotvení lodí, kde se očekává vysoké zatížení a častá manipulace přes rumpál. V mnoha projektech, na kterých pracuji, se pro určitá kotviště na moři používají konstrukce bez hřebů, zatímco řetězy s hřebíky zůstávají kotvicí šňůrou pro hlavní plavidlo.
Dalším klíčovým konstrukčním bodem je rozsah průměrů a jakostí. Jako dodavatelZhongnantypicky nabízí kotevní řetězy od průměru zhruba 16 mm až do více než 160 mm, v Grade 2 a Grade 3 pro standardní lodní aplikace a vyšší pevnostní třídy, jako je R3 a vyšší pro offshore kotviště. Další renomovaní výrobci po celém světě postupují podle podobného vzoru s řetězy U2/U3 nebo Grade 2/3 pro lodě a typy R3/R4 pro náročné offshore práce.
Aby byly rozdíly jasnější, často sestavuji rychlou srovnávací tabulku, jako je ta níže, pro interní diskuse. Hodnoty se budou lišit podle dodavatele a standardu, ale struktura pomáhá všem kolem stolu vidět, mezi čím si vybírají a proč na kvalitě záleží.
| Třída řetězu | Typický rozsah průměru | Typické aplikace | Na co si dávám pozor |
|---|---|---|---|
| Stupeň 2 / U2 | ~16 mm – 122 mm | Obchodní plavidla, pobřežní lodě, kotvení pro všeobecné použití | Vyvážená pevnost a hmotnost, dobrá odolnost proti únavě, široce akceptovaná třídou |
| Třída 3 / U3 | ~20 mm – 162 mm | Větší lodě, drsnější prostředí, kdy je potřeba vyšší odolnost a mez pevnosti | Vyšší pevnost, ale stále vyžaduje přísné svařování a tepelné zpracování, aby se zabránilo křehkému chování |
| R3 / R3S / R4 | ~58 mm – 162 mm | Pobřežní kotvící lana, FPSO, plošiny a kritické hluboké vodní systémy | Velmi vysoké zatížení; Trvám na plné sledovatelnosti, podrobných zkušebních zprávách a renomovaných závodech |
Když víte, s jakou konstrukční a třídou rodiny pracujete, bude mnohem snazší sladit řetěz s vaším plavidlem, uspořádáním kotviště a regulačním rámcem, podle kterého provozujete.
Výběr „správného“ řetězu nikdy není jen o výběru největší nebo nejsilnější varianty z katalogu. Obvykle začínám třemi skupinami otázek: jak plavidlo vypadá, jakému prostředí bude čelit a co říkají pravidla.
U údajů o plavidlech se dívám na výtlak, délku, větrnou plochu a na to, jak bude loď skutečně fungovat. Pobřežní nákladní loď s častými zastávkami v přístavech a relativně mělkými kotevními hloubkami nebude potřebovat stejnou konfiguraci jako hlubinné pobřežní podpůrné plavidlo, které může sedět na háku celé dny v drsném počasí. Tyto rozdíly ovlivňují jak průměr řetězu, tak jakost.
Na řadu přicházejí podmínky prostředí. Výška vlny, proud, vzory větru, typ mořského dna a hloubka vody, to vše mění dynamické zatížení řetězu. Například v měkkém bahně s dlouhými rozsahy leží řetěz přes mořské dno a tření udělá velkou práci. Ve strmějších a skalnatějších kotvištích mohou být zátěžové cykly drsnější a řetězy s vyšší pevností třídy 3 se stanou atraktivními, protože nabízejí vyšší odolnost a lomové zatížení pro zhruba stejný průměr jako články třídy 2.
Nakonec se podrobně podívám na příslušná pravidla. Klasifikační společnosti a správy vlajky stanoví minimální požadavky na délku, průměr a třídu kotevního řetězu na základě typu plavidla a tonáže. Zde je užitečné, že výrobci jako napřZhongnanjiž navrhují a testujíKotevní řetězy s čepemproti těmto normám, takže katalogy a výkresy jasně ukazují, které řetězy splňují jaké zápisy třídy.
Kromě těchto zásad vždy zvažuji ochranu proti korozi a povrchovou úpravu. Žárové zinkování poskytuje robustní dlouhodobou odolnost proti korozi, často preferované u řetězů, které budou často cykly ponořování a sušení, zatímco černé bitumenové povlaky mohou být pro některé vlastníky cenově výhodnou volbou. Nejlepší volba závisí na tom, jak často bude řetěz kontrolován, jak agresivní je místní prostředí a zda je pro projekt limitujícím faktorem hmotnost nebo cena.
Z dálky vypadá každý kotevní systém podobně: kotva, šňůra a plavidlo. Rozdíly jsou zřejmé, když se stane něco neobvyklého. podle mých zkušenostíKotevní řetězy s čepemmají tři velmi praktické výhody oproti lanovým nebo čistě bezkolovým řetězovým systémům v mnoha reálných scénářích.
Za prvé, je tu předvídatelné ovládání přes rumpál a divokou kočku. Čepy v každém článku pomáhají řetězu správně sedět v kapsách cikána, což snižuje přeskakování a náhlé otřesy. To vede k hladším operacím na přední palubě, menšímu opotřebení navijáku a menšímu počtu případů přeskakování řetězu pod zatížením, když plavidlo zívá na kotvě.
Za druhé, řetězy s čepem nabízejí vysokou hmotnost na metr, což pomáhá vytvořit klasický tvar řetězovky, který absorbuje vlny a poryvy. I když se zvedne vítr, spodní části řetězu mohou zůstat na mořském dně, což zajišťuje horizontální tah na kotvu a snižuje možnost přetažení. Drátěná lana nebo syntetická lana mohou být vynikající v pečlivě navržených kotvištích, ale přirozeně nevytvářejí stejně těžké troleje bez dalšího hardwaru nebo platin.
Zatřetí, řetězy hřebců jsou shovívavé ve smíšených flotilách a starší infrastruktuře. Mnoho portů, kotevních navijáků a zarážek řetězu bylo navrženo s ohledem na geometrii čepů. Když pracuji s majiteli působícími v regionech se smíšenými zařízeními a omezenou podporou, řešení stud link se často integrují snadněji než alternativní systémy, které vyžadují zakázkové bubny, speciální konektory nebo velmi specifické manipulační postupy.
Řetězy bez čepů mají stále své místo, zejména v případě kotvení na moři citlivých na hmotnost, kde na flexibilitě záleží více než na kompatibilitě s tradičními navijáky. Nejde o to, že jeden design je „lepší“ v každém případě, ale o to, že pochopení silných stránek řetězu s čepem usnadňuje navrhování robustního kotvícího systému s nízkým dramatem.
Jakmile znám technické požadavky, je nejdůležitější rozhodnutí dodavatele. Renomovaný výrobce řetězů dělá víc než jen svařovat ocelové články. Spravují suroviny, tepelné zpracování, testování, certifikaci a dokumentaci způsobem, který vám dá jistotu na dalších dvacet let.
S takovou společnostíZhongnan, začínám tím, že se podívám na to základní: roky provozu, výrobní kapacity a zaměření. Jako specialista na námořní kotevní řetězy a řetězy pro kotvení na moři s desítkami let zkušeností a roční kapacitou měřenou v desítkách tisíc tun jednoznačně považují kotevní řetězy za svou hlavní činnost, spíše než za vedlejší produkt. Tato úroveň zaměření se obvykle promítá do lepší kontroly procesu a stabilnější kvality v průběhu času.
Dále zkoumám certifikace a standardy. Chci vidět, že továrna pracuje podle norem ISO a GB pro kotevní řetězy a že její produkty jsou schváleny hlavními klasifikačními společnostmi relevantními pro můj vozový park. Také hledám zařízení pro testování v plném měřítku a lomu, spolu s kvalifikací svařovacích postupů a robustními kontrolními záznamy. Pokud dodavatel nemůže ukázat skutečná testovací data nebo sledovatelná čísla tepla pro své řetězy, beru to jako červenou vlajku.
Poté vyhodnotím technickou podporu a možnosti přizpůsobení. Dobrý výrobce může pomoci upravit délku řetězu na jeden záběr, spojovací příslušenství, jako jsou třmeny a otočné čepy, a povrchové úpravy, aby odpovídaly projektu. Mohou také poradit, kdy má smysl vyšší pevnostní třída nebo kdy je lepší volbou konzervativnější řetěz třídy 2 vzhledem k tomu, jak bude plavidlo skutečně fungovat.
V neposlední řadě dbám na vstřícnost a komunikaci. Když posílám výkresy nebo specifikace, očekávám podrobnou zpětnou vazbu, nejen cenu a termín dodání. Způsob, jakým dodavatel odpovídá na technické otázky před objednávkou, často odráží to, jak vás podpoří, pokud se po letech stane něco neočekávaného.
I sebelepší řetěz se dá zneužít do předdůchodu. Když klientům pomáhám sestavovat plány údržby, zaměřuji se na několik disciplinovaných návyků, které dramaticky prodlužují životnost řetězu a snižují nepříjemná překvapení během průzkumů.
Když jsou tyto zvyky spojeny s vysokou kvalitouKotevní řetězy s čepem, výsledkem je klidnější život pro posádku, méně bolestí hlavy během třídních průzkumů a mnohem předvídatelnější cyklus výměny, který lze zabudovat do dlouhodobých rozpočtů namísto nouzových oprav.
Z čistě nákupního hlediska vypadají levnější řetězce vždy atraktivně. Ale když s klienty sestavím jednoduchý model nákladů na vlastnictví, rychle pochopí, proč jsou vysoce kvalitní řetězce od zavedených dodavatelů obvykle chytřejší finanční volbou.
Představte si dvě sady řetězů. Jedním z nich je nižší cena, omezená certifikace a neznámé zdroje oceli. Druhý je plně certifikován od výrobce, jako jeZhongnan, s osvědčenými svařovacími postupy, klasifikačními schváleními a dlouhou zkušeností v podobných plavidlech. Pokud je nutné vyměnit první řetěz o několik let dříve kvůli korozi nebo únavě, nebo pokud způsobí jeden případ vážného výpadku nebo poškození, zjevné úspory okamžitě zmizí.
Často to převádím na jasná čísla: pořizovací náklady na metr dělené očekávanými roky provozu plus odhadované náklady na kontroly, údržbu a potenciální prostoje. Když majitelé vidí, že o něco dražší řetěz s delší a předvídatelnější životností má ve skutečnosti nižší roční náklady, bude rozhodnutí o upgradu mnohem snazší interně obhájit.
Kromě tabulky je zde také otázka pověsti a duševního klidu. Operátoři, kteří již investovali do moderních trupů, elektroniky a bezpečnostního vybavení, nechtějí celý systém kompromitovat nespolehlivou kotvící šňůrou. V této souvislosti upřesnění pojistnéhoKotevní řetězy s čepemvypadá jako přirozené rozšíření širšího závazku společnosti k bezpečnosti a spolehlivosti.
Q1. Jaký je hlavní rozdíl mezi čepovým článkem a kotevním řetězem bez čepů?
Řetěz s čepem má pevnou lištu napříč středem každého článku, která pomáhá řetězu udržovat svůj tvar, snižuje zauzlování a zlepšuje jeho vedení přes naviják, zatímco řetězy bez čepů nemají žádnou vnitřní lištu, díky čemuž jsou lehčí a pružnější, ale obvykle méně stabilní v tradičních lodních navijácích a méně odolné vůči deformaci při vysokém zatížení.
Q2. Jaké normy a certifikáty by měly splňovat kvalitní kotevní řetězy s čepem?
Pro většinu komerčních a offshore aplikací hledám shodu s normami kotevních řetězů ISO a schválení od alespoň jedné hlavní klasifikační společnosti, jako je ABS, LR, DNV, BV nebo CCS, podpořené protokoly o zkušebním zatížení a mezním zatížení a jasnými značkami na řetězu, které spojují každou délku s jejími certifikáty a tepelnými čísly.
Q3. Jak dlouho mohou řetězy čepových kotev normálně zůstat v provozu?
Skutečná životnost závisí na typu plavidla, prostředí, údržbě a na tom, jak často je řetěz silně zatížen, ale s dobrými materiály, správnými nátěry a pravidelnou kontrolou mnoho majitelů plánuje používání primárních lodních řetězů na více než deset let, přičemž jednotlivé články nebo sekce budou obnoveny podle požadavků třídních inspektorů.
Q4. Mohu v jednom systému kombinovat řetězy nebo příslušenství od různých dodavatelů?
Je to technicky možné, ale míchám komponenty pouze tehdy, když všechny splňují stejné normy a třídní schválení a když dodavatel nebo kompetentní technik potvrdí kompatibilitu rozměrů článku, zkušebního zatížení a geometrie připojení, protože jeden slabý nebo nesprávně přizpůsobený komponent může podkopat pevnost celého řetězového vedení.
Q5. Jak poznám, kdy je třeba vyměnit kotevní řetěz s čepem?
Nad rámec pravidel třídního průzkumu sleduji úbytek průměru v důsledku opotřebení nebo koroze nad povolené limity, viditelné praskliny nebo silné důlky kolem svarů a nosných ploch, prodlužování článků, opakované selhání při NDT testování a jakékoli poškození po extrémních událostech; když se objeví několik těchto příznaků, výměna se stává bezpečnější a ekonomičtější možností než opakované opravy záplat.
Q6. Jaké informace si mám připravit, než se obrátím na společnost Zhongnan nebo jiného dodavatele se žádostí o cenovou nabídku?
Obvykle shromažďuji typ a tonáž plavidla, požadovaný druh a průměr řetězu, pokud je již definován pravidly třídy, celkovou délku a konfiguraci každé šňůry nebo záběru, preferované nátěry, očekávané provozní prostředí, zapojené klasifikační společnosti a jakékoli speciální požadavky na příslušenství kotevních řetězů, aby dodavatel mohl odpovědět přesným, technicky správným návrhem namísto obecného ceníku.
Q7. Jsou pozinkované kotevní řetězy vždy lepší než černě lakované?
Žárové zinkování nabízí velmi silnou antikorozní ochranu a je ideální pro agresivní námořní prostředí nebo dlouhé servisní intervaly, ale také zvyšuje náklady a malou hmotnost, zatímco černé bitumenové nátěry mohou být dostatečné pro některé provozní profily, kde jsou kontroly časté, podmínky jsou mírnější nebo omezené rozpočty, takže výběr dělám na základě skutečného provozního vzoru plavidla a strategie údržby spíše než podle jednoho pravidla pro každý projekt.
Q8. Mohou být řetězy s čepovými kotvami použity pro trvalé ukotvení i jako lodní kotvy?
Ano, mnoho projektů na moři používá řetězy s čepovými články ve stálých nebo polotrvalých kotvicích lanech kvůli jejich vysoké pevnosti a předvídatelnému chování, ale design musí být pečlivě navržen tak, aby odpovídal napětí lana, hloubce vody, silám prostředí a hardwaru konektoru, a vždy zapojuji jak výrobce řetězu, tak specialistu na kotvení, když překračuji standardní uspořádání kotvení lodí.
Pokud jste dočetli až sem, už víte, že výběr kotevních řetězů není jen katalogové cvičení. Vyvažujete bezpečnost, předpisy, provozní realitu a dlouhodobé náklady a kvalitu vašíKotevní řetězy s čepemstojí přímo v centru toho rozhodnutí. Práce se zaměřeným výrobcem jakoZhongnan, který kombinuje dlouholeté zkušenosti, moderní výrobu a přísné testování, vám dává silný základ, na kterém můžete stavět.
Ať už plánujete novostavbu, modernizaci staršího plavidla nebo rekonstrukci kotvišť na moři, důrazně doporučuji převést tyto informace do konkrétního rozhovoru s technickým týmem. Sdílejte údaje o svém plavidle, podmínky prostředí a požadavky na třídu a požádejte o podrobné návrhy spíše než o jednoduché ceny za metr. Pokud jste připraveni přejít od nejistoty k jasnému a dlouhodobému řešení, neváhejtekontaktujte nás, zašlete své výkresy a vyžádejte si cenovou nabídku na míru nebo technickou konzultaci ještě dnes. Správné řetězy vaši kotvu jen tak neudrží; budou podporovat bezpečnost a spolehlivost celého vašeho provozu po mnoho dalších let.
