Kotevní řetězje vysoce odolný ocelový řetěz používaný k zajištění plavidel, pobřežních plošin nebo plovoucích zařízení v poloze na mořském dně. Slouží dvojí roli: za prvé absorbuje a rozděluje síly větru, vln, proudu a přílivu; a za druhé, zajištění stabilního udržování stanice v proměnlivých mořských podmínkách.
Kotevní řetěz je v podstatě řada vzájemně propojených ocelových řetězových článků (bez čepů nebo čepů), které tvoří uvazovací linii od vodítka nebo přídě plovoucího aktiva až po kotvu na mořském dně. Musí splňovat požadavky na vysokou pevnost, únavu, korozi, otěr a dynamické zatížení.
Klíčové parametry pro typický vysoce kvalitní uvazovací řetěz mohou zahrnovat (ale nejsou omezeny na) následující:
| Parametr | Typická hodnota / popis |
|---|---|
| Jmenovitý průměr článku (d) | např. 100 mm, 127 mm, 137 mm (pro velké plovoucí aplikace na moři) |
| Mezní zatížení (BL) | Definováno klasifikačními normami, závisí na kvalitě řetězu (R3, R4, R5 atd.) |
| Jednotková hmotnost na metr (m) | Pro řetěz bez čepů: m ≈ 19,9 d² (te/m) podle průměru článku v metrech |
| Youngův modul (E) | Typické hodnoty: 5,44×10⁷ kN/m² pro bez čepů; 6,40×10⁷ kN/m² pro řetěz s hřebínkem |
| Délka řetězu (L) | Závisí na hloubce vody, rozsahu, konstrukci trolejového vedení. Například 10 MW poloponorná loď v hloubce 44 m používala délky řetězu ~ 650 m. |
| Únavová životnost / provozní stav | Musí být ověřeno při dynamickém zatížení, stavu moře, opotřebení řetězu, otěru při kontaktu s mořským dnem |

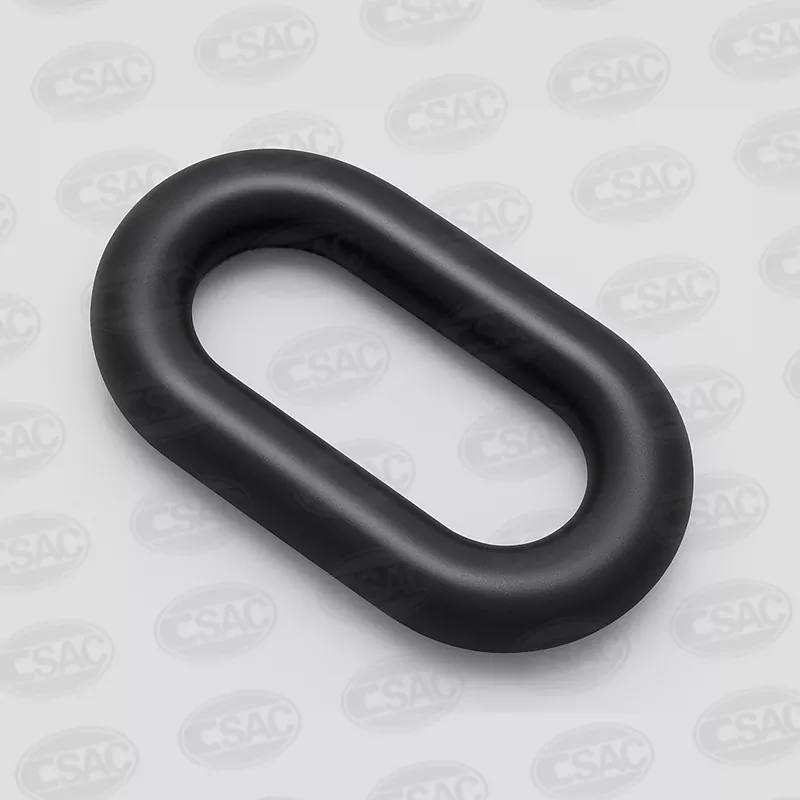

Jako příklad může výrobce dodat kotevní řetěz bez kolíků o jmenovitém průměru 127 mm, jednotkové hmotnosti ~0,353 t/m (ze studie).
Vysoká pevnost a odolnost– Kotevní řetězy jsou navrženy tak, aby vydržely velké dynamické zatížení (větrem, vlnami, proudem) a poskytovaly robustní spojení mezi plovoucím aktivem a mořským dnem. Jsou upřednostňovány před syntetickými šňůrami v drsných nebo dlouhodobých prostředích.
Rozsah a absorpce energie– Správně navržená délka řetězu (rozsah) vytváří trolejový tvar, který poskytuje jak hmotnost, tak horizontální vratnou sílu. Například delší řetěz působí jako tlumič rázového zatížení.
Efektivita nákladů a životní cyklus– Zatímco počáteční náklady na těžký řetěz jsou vysoké, jeho životnost, nízká údržba (ve srovnání s jinými kotvícími systémy) a spolehlivost z něj činí rozumnou investici. U pobřežních plovoucích větrných turbín jsou náklady na kotvící řetěz hlavní, ale oprávněnou částí systému.
Povědomí o opotřebení a údržbě– Opotřebení se často soustřeďuje v „části oděru“, kde řetěz leží na mořském dně a dochází k oděru způsobenému pohybem. Je nutná pravidelná kontrola.
Budoucí připravenost– Jak se instalace na moři přesouvají do hlubší vody a plovoucí plošiny zvyšují kapacitu, eskalují se průměry řetězů, délky a odolnost proti únavě. Studie citlivosti parametrů ukazují, že délka má velký vliv na dynamickou odezvu.
Kotevní řetěz tedy není jen „těžký řetěz“, ale jemná součást, jejíž správná specifikace výrazně ovlivňuje provozní bezpečnost, cenu a životnost.
Začněte stanovením zatížení životního prostředí (vítr, vlny, proud), hloubky vody, podmínek mořského dna a pohybové obálky plovoucího aktiva. Použijte teorii kotvení trolejového vedení k určení požadované délky řetězu, průměru, hmotnosti na metr, zatížení kotvy, bezpečnostních faktorů. Například: délka řetězu a jmenovitý průměr ovlivňují napětí, tuhost, chování v leže.
Vyberte typ řetězu (např. R3, R4), typ článku (bez čepů pro mnoho kotvišť), povrchovou úpravu (povlaky, galvanizace, přídavek na korozi). Zkontrolujte údaje výrobce pro jednotkovou hmotnost, mez pevnosti, modul.
Nasaďte řetěz po segmentech, zajistěte jej ke kotvě a vedení plavidla. Zajistěte správný rozsah řetězu (často 2 × -3 × hloubka vody v závislosti na místě). Ujistěte se, že část vleže na mořském dně je dostatečná k tomu, aby absorbovala pohyb; příliš krátká může vést k náhlým rázovým zatížením, příliš dlouhá může snížit tuhost obnovy.
Sledujte délku řetězu, napětí, orientaci, kontakt s mořským dnem. Použijte metody měření (kalipery, fotogrammetrie) k měření prodloužení nebo opotřebení článku.
Vytvořte kontrolní program. Klíčové oblasti: prodloužení spoje, pronikání koroze, opotřebení při kontaktu s mořským dnem, únavové praskání. Vyměňte nebo renovujte řetěz podle potřeby.
Slack-napnutý efektv mělké vodě: příliš dlouhý řetěz může být uvolněný a způsobit nadměrný pohyb; příliš krátké může vést k vysokému předpětí a snížení bezpečnostní rezervy. Analýza citlivosti ukazuje, že dominuje délka.
Zóny opotřebení: Oděrová část (kde se řetěz dotýká mořského dna) trpí oděrem; monitorování je potřeba.
Koroze a únava: Zejména v mořském prostředí je klíčová údržba a ochranná ošetření.
Nevhodný rozsah: Není-li zaměřovač řetězu vhodný (délka vs. hloubka vody vs. síly), snižuje se výkon kotvení.
S expanzí plovoucího větru, hlubších vodních polí ropy a zemního plynu a zvýšenými požadavky na spolehlivost udržování stanice se vyvíjejí kotvící řetězy. Mezi klíčové trendy patří:
Zvýšení jmenovitých průměrů a jednotkové hmotnosti s rostoucí hloubkou vody a velikostí plošin. Studie například ukazují, že přechod ze 117 mm na 137 mm zvyšuje bezpečnostní rezervu.
Pokročilé třídy materiálů a oceli odolné proti únavě prodlužují životnost při dynamickém zatížení.
Vylepšené technologie měření a monitorování pro kontrolu řetězu (optická posuvná měřítka, fotogrammetrie) pro lepší řízení životního cyklu.
Větší porozumění mezi délkou řetězce a dynamickým chováním (analýza citlivosti) umožňuje chytřejší návrh snížit náklady při zachování bezpečnosti.
Integrace s monitorovacími systémy v reálném čase (snímače napětí, snímače opotřebení) umožňující prediktivní údržbu a zkrácení prostojů.
Udržitelnost: zohlednění přídavků na korozi, recyklovatelnost řetězové oceli a nákladově efektivní renovace versus výměna.
Výběr vysoce kvalitního dodavatele kotvících řetězů proto nyní zajišťuje nejen současnou výkonnost, ale také odolnost vyvíjejících se námořních aktiv do budoucna.
Běžné otázky týkající se kotevních řetězů
Q1: Jaký průměr řetězu by měl být zvolen pro danou hloubku vody a velikost platformy?
A1: Průměr závisí na očekávaných zatíženích (mezi pevnosti, únavové životnosti) definovaných klasifikačními pravidly a obálkou pohybu majetku. Studie například ukazují, že zvětšení jmenovitého průměru omezuje horizontální pohyb plovoucí plošiny za jmenovitých a extrémních podmínek. Konstruktér by měl vyhodnotit hloubku vody, proud, vlnové podmínky, očekávané zatížení vodítek a zvolit průměr s odpovídajícím bezpečnostním faktorem.
Q2: Jak často by se měl kotvící řetěz kontrolovat a jaké jsou klíčové body kontroly?
A2: Frekvence kontrol závisí na prostředí a kritičnosti majetku. Mezi klíčové kontrolní body patří prodloužení spoje, opotřebení při kontaktu s mořským dnem, pronikání koroze, únavové trhliny a stav kotevních bodů. Opotřebení se často soustřeďuje v oblasti oděru. Pro kritická kotvení se doporučuje typická roční nebo dvouletá kontrola doplněná provozním monitorováním.
Závěrem lze říci, že dobře specifikovaný, správně nainstalovaný a udržovaný kotevní řetěz je základní součástí každého námořního kotevního systému. Zajišťuje bezpečnost, spolehlivost a dlouhodobou hodnotu pro plovoucí aktiva. V této souvislosti nabízí kvalitní kotvící řetězy oZhongnan Anchor Chain Co., Ltd.poskytují robustní řešení pro současné i budoucí požadavky na údržbu stanic. Pro podrobnější podporu specifikací nebo prozkoumání přizpůsobených řetězových řešení, prosímkontaktujte nás.
